Simufact Additive
Software de simulação voltado ao design de processos, testes virtuais e otimização da produção em impressão 3D metálica. O Simufact Additive oferece uma simulação virtual completa e intuitiva de todo o processo de fabricação desde a geração e remoção de estruturas de suporte até o tratamento térmico, usinagem e etapas pós-processamento.
HEXAGON
Simule com precisão os processos de manufatura aditiva metálica
O Simufact Additive é uma solução de software escalável para simulação de processos de manufatura aditiva metálica, com foco em tecnologias de fusão a laser em leito de pó (L-PBF) e jateamento de aglutinante metálico (MBJ).
Exatamente o processo de manufatura aditiva metálica que você precisa
O Simufact Additive é focado na simulação rápida de processos de Fusão a Laser em Leito de Pó (Laser Powder Bed Fusion), incluindo SLM (Selective Laser Melting), DMLS (Direct Metal Laser Sintering), LaserCUSING®, entre outros.
O software reduz a necessidade de diversas iterações de produto, permitindo a fabricação de peças 3D com acerto na primeira tentativa (“first-time-right”).
Prepare as peças para a fabricação: defina a orientação, identifique riscos, estime custos e gere estruturas de suporte

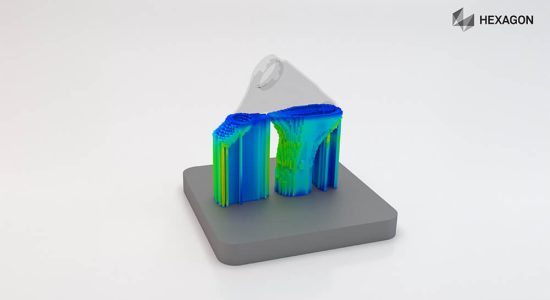

Preveja distorções, tensões residuais e efeitos térmicos por meio de análises mecânicas e térmicas
Compense automaticamente as distorções e otimize o processo
Gere arquivos de construção (build files) após realizar o fatiamento (slicing) das peças
Um dos principais desafios para os fabricantes que utilizam o processo de Metal Binder Jetting é prever as alterações que ocorrem durante o processo de sinterização. O Simufact Additive auxilia os fabricantes a simular a contração, considerando, entre outros fatores, a deformação térmica, o atrito e a gravidade durante a sinterização.
Preveja, com antecedência, as tensões induzidas pela sinterização e identifique onde os defeitos podem surgir
Compense automaticamente distorções geradas no processo
Previsão da densificação baseada em dilatometria
Pode ser expandido para outros processos aditivos baseados em sinterização, como MIM (Metal Injection Molding) e CMF (Ceramic Metal Fabrication)
PDA - Módulo de Análise de Processo e Defeitos para PBF
A Solução de Previsão de Defeitos do Simufact Additive revoluciona a Fusão a Laser em Leito de Pó Metálico com uma abordagem multiescala.
Permite prever defeitos rapidamente e otimizar parâmetros locais, tudo isso em geometrias em escala real.
Este módulo, baseado em um modelo híbrido analítico-numérico, possibilita previsões rápidas do histórico térmico e de defeitos nos níveis de vetores de varredura e camadas de pó individuais.
Antecipe e mitigue riscos como keyholing, falta de fusão, formação de esferas (balling up) e rugosidade superficial.

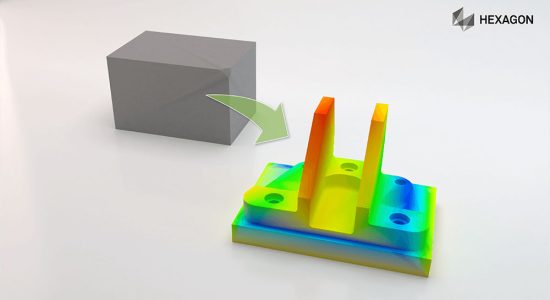

O módulo de usinagem do Simufact Additive surge como um complemento especializado para o seu fluxo de trabalho em manufatura aditiva. Este módulo foi desenvolvido especificamente para simular a fase de alívio de tensões de uma peça por meio da remoção de material.
Oferece insights valiosos sobre o comportamento do componente durante o processo.
Permite realizar usinagens controladas e de alta precisão, garantindo a integridade estrutural do produto final.
Vivencie a integração perfeita entre as etapas de manufatura aditiva e usinagem subsequente, otimizando tanto o processo quanto a qualidade do produto.

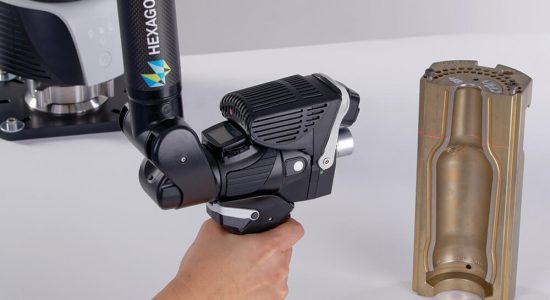

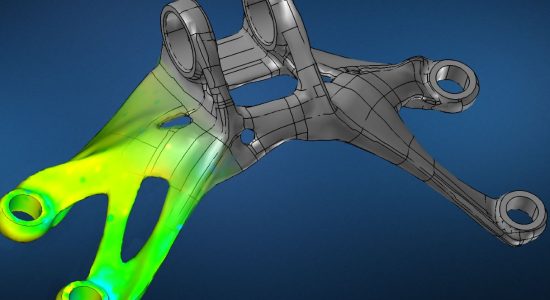

O Módulo de Inspeção Geométrica permite comparar uma peça escaneada com seu respectivo arquivo CAD, calculando rapidamente a variação de superfície e gerando uma geometria compensada.
Reduz a deformação da peça impressa ao calcular de forma inteligente a diferença significativa entre a superfície escaneada e a simulação CAD nominal.
Com a possibilidade de importar múltiplas geometrias de referência, realizar seleções com facilidade e aplicar opções de compensação, este módulo é a solução ideal para elevar a precisão no seu processo de manufatura aditiva.

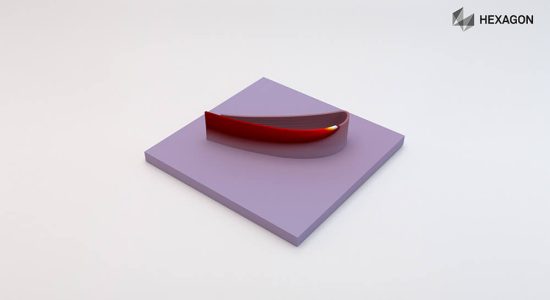

A Hexagon oferece uma solução dedicada especificamente voltada para o processo de Deposição por Energia Dirigida (DED) na manufatura aditiva.
O Simufact Welding foi especialmente desenvolvido para simular processos DED com alta precisão. Ele fornece previsões detalhadas de distorções e tensões residuais, promovendo estratégias de projeto otimizadas.
- Realiza análises detalhadas dos campos de temperatura e identifica possíveis problemas.
- Com uma interface amigável e uma ampla gama de recursos robustos, a solução da Simufact simplifica as complexidades do DED, garantindo resultados superiores na manufatura.
Features em Simufact Additive
Configuração rápida da construção, incluindo estruturas de suporte e orientação otimizada
O Simufact Additive possui uma interface gráfica (GUI) intuitiva e extremamente fácil de usar.
Seu conceito de interface flexível permite diálogos específicos por máquina e aplicação, alinhados ao processo de trabalho real.
Isso torna rápida e simples a configuração do modelo de construção, incluindo a geração de estruturas de suporte.

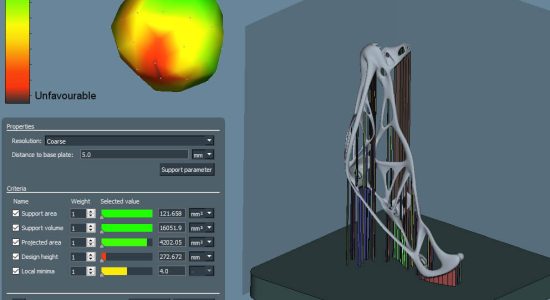

Com o auxílio de uma ferramenta de orientação, o usuário pode determinar facilmente a melhor orientação de construção!

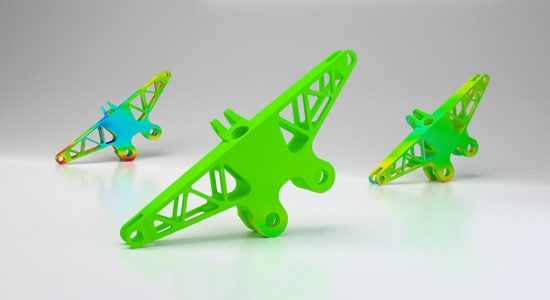

Precisão na simulação e correção automática da geometria
O Simufact Additive é baseado na comprovada tecnologia do solucionador Marc, da Hexagon. O Marc é uma das principais soluções para simulações numéricas não lineares.
Adaptamos e desenvolvemos o Marc especificamente para aplicações em manufatura aditiva.
Com essa base, o Simufact Additive é capaz de simular distorções na peça e aplicar pré-deformações automaticamente, garantindo alta precisão dimensional desde a primeira impressão.
Crie modelos de simulação estáveis com facilidade, mesmo sem ser especialista
Executar o Simufact Additive com sucesso não exige conhecimento especializado.

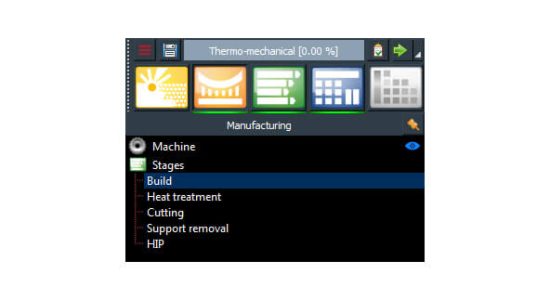

A interface orientada ao fluxo de trabalho guia o usuário de forma eficiente durante a preparação da simulação.
Um número crescente de funções de automação e assistência apoia o usuário na criação de um modelo de simulação estável.
O software calcula com precisão o trabalho de impressão, identifica possíveis problemas de produção e ajuda o usuário a fabricar componentes em manufatura aditiva com precisão dimensional repetível e acerto na primeira tentativa.
Identifique e mitigue riscos de fabricação
Desde um método mecânico extremamente rápido até uma análise transiente acoplada termo-mecânica completa com alta precisão nos resultados da simulação, o Simufact Additive pode simular seu trabalho de construção.

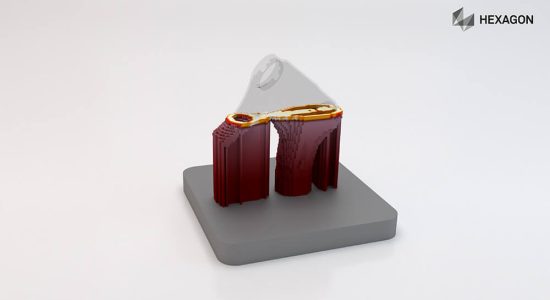

Isso auxilia no cálculo e minimização das tensões residuais, na identificação de pontos frios e quentes por meio de simulações térmicas ou termo-mecânicas, na detecção de problemas de fabricação (como contato com o recoater, defeitos nas peças, etc.) e na simulação da influência de múltiplos componentes no espaço de construção.

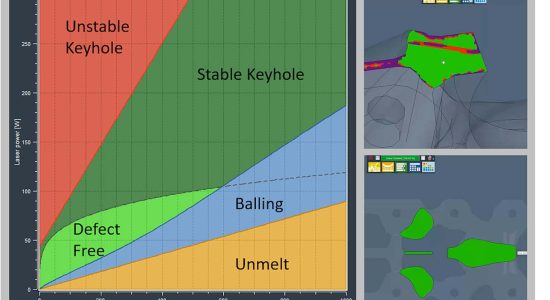

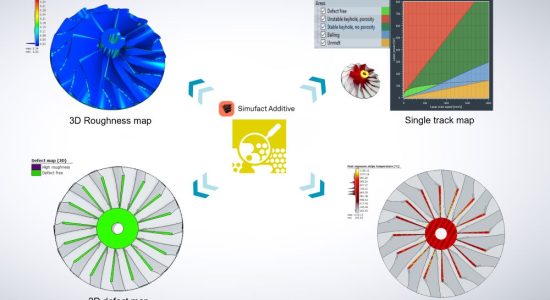

Análise de Processo e Defeitos na Fusão em Leito de Pó (PDA)
Recurso avançado projetado para identificar os parâmetros mais adequados para o seu processo de manufatura aditiva.
Os usuários podem explorar um amplo espaço de parâmetros, onde a simulação identifica a combinação ideal.
Seja ajustando a potência do laser, a velocidade de varredura ou as configurações de temperatura, essa ferramenta permite testes detalhados sem a necessidade de tentativas físicas.
Os usuários podem prever quais parâmetros produzem impressões de maior qualidade, reduzir erros de fabricação e maximizar a eficiência, aprimorando o desempenho geral das operações de manufatura aditiva.
Crie diretamente dados de trabalho para fabricação em impressoras L-PBF
A Simufact está estabelecendo parcerias com fornecedores de máquinas de impressão 3D, visando uma abordagem integrada que combine o software de simulação de manufatura aditiva com impressoras 3D específicas dos fornecedores e seus respectivos softwares de preparação de construção.
O objetivo é uma otimização totalmente acoplada, baseada em simulação, que forneça o arquivo de construção com a melhor configuração.
Essa abordagem é um componente importante da nossa estratégia de “acerto na primeira tentativa” (right-first-time).

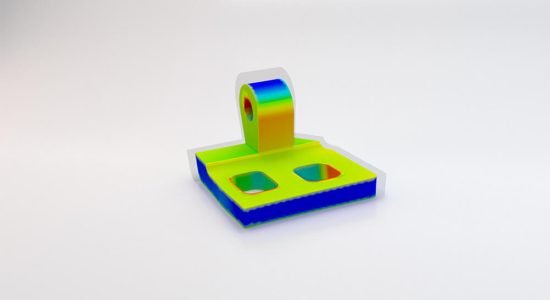

Exportação CAD
A funcionalidade de Exportação CAD do Simufact Additive transforma a malha final em uma geometria CAD deformada, pronta para exportação.
Essa capacidade facilita a comparação direta entre o modelo CAD deformado e a geometria escaneada, criando uma maneira eficaz de avaliar e validar os resultados.
É uma ferramenta poderosa para garantir que seu produto final esteja alinhado de forma precisa às expectativas do design inicial.

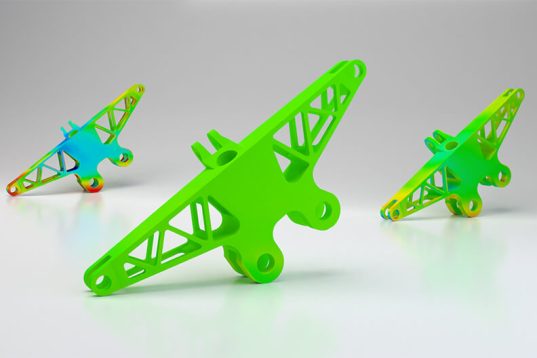

Imprima suas peças 3D de manufatura aditiva com qualidade “primeira tentativa certa” usando Simufact Additive
Projete e otimize seu processo de manufatura aditiva metálica:
Otimize a orientação de construção e as estruturas de suporte Compense automaticamente a distorção para imprimir a peça conforme projetada Indique falhas baseadas em critérios, como colisões do recoater ou risco de trincas
Custos:
Estime os custos para peças individuais e para todo o trabalho de impressão.
Simplicidade:
Não é necessário conhecimento especializado, pois a solução de software foi projetada para ser fácil de usar, intuitiva e orientada ao processo.
Sustentabilidade:
Economize material, tempo e dinheiro substituindo testes físicos caros e demorados por testes virtuais.
Projetos de Pesquisa

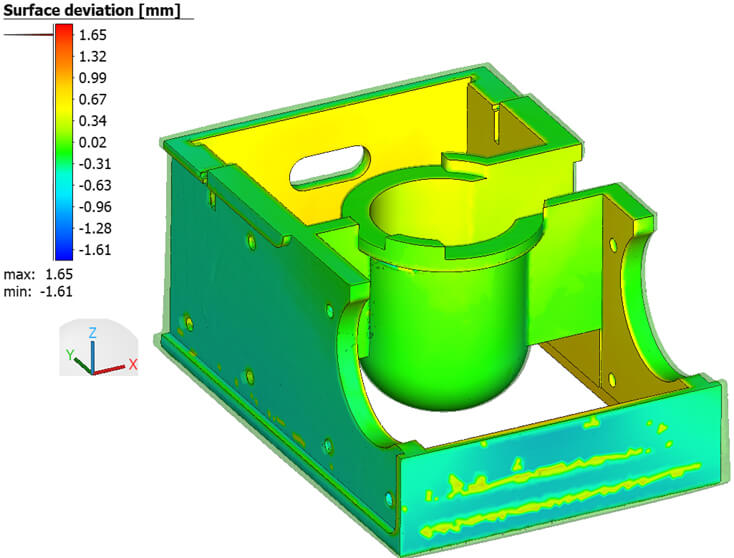

Solução de software para compensação de distorção por sinterização de peças impressas por MBJ
Financiado pelo IFB de Hamburgo, o Simufact desenvolveu um procedimento aprimorado de pré-compensação geométrica, que permite modificar a geometria da peça verde de forma que a geometria no estado sinterizado corresponda ao formato desejado da peça.
A calibração é baseada em testes simples, que não requerem equipamentos de teste específicos.
Os procedimentos desenvolvidos foram implementados e estão disponíveis para todos os usuários.

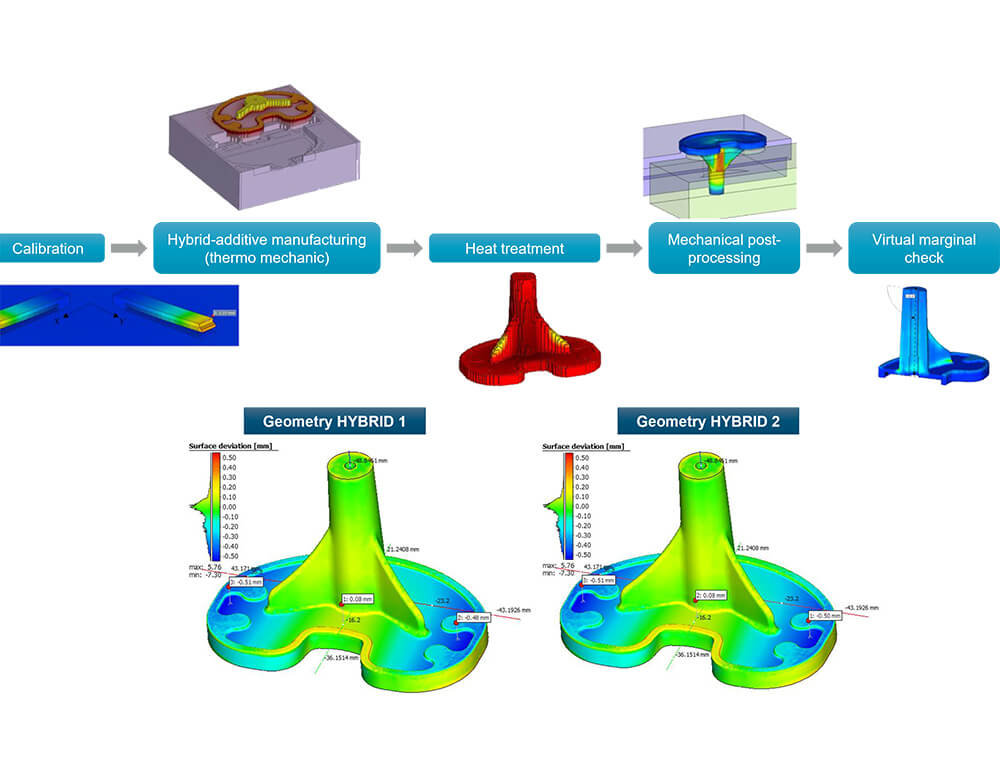

Produtos médicos de alta variabilidade por meio da combinação das tecnologias de manufatura subtrativa e aditiva (MeSATech)
Fabricação econômica, eficiente e sustentável de implantes de joelho próximos ao paciente, combinando processos convencionais e aditivos de manufatura:
Esse desafio foi abordado por um consórcio, no qual a Simufact apoiou o projeto com o desenvolvimento de procedimentos aprimorados para análise da manufatura aditiva híbrida e o maquinamento subsequente.
Esses desenvolvimentos já foram incorporados à versão comercial do Simufact Additive.
